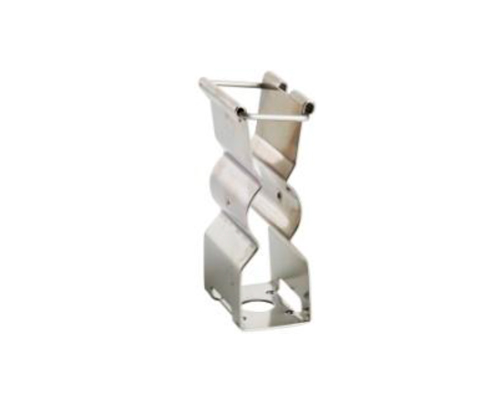

Soporte de conexión en forma de “J” con taco a prueba de incendios, tuerca y brida de cable.
Peso: 100g
Archivos
Módulo de entrada
Módulo de entrada para estados de conexión, desacoplado glavánicamente, para desactivación controlada de la evaluación diferencial durante determinados pasos del proceso.
Cable d-LIST
Cable de sensores que puede usarse a temperaturas comprendidas entre los -40ºC y +85ºC (+120ºC durante cortos periodos de tiempo) registra las temperaturas con una resolución de 0,1º.
Perfecto para los lugares de difícil acceso puesto que no necesita mantenimiento nis ajustes.
El cable se compone de:
• Cable plano de 2 conductores con circuitos híbridos montados
• Material de relleno con alivio de tracción (para asegurar el cable en caso de incendio)
• Pantalla de aluminio integrada.
• Envoltura exterior sin halógenos y retardante de llama.
Se suministra con diferentes distancias entre sensores según la variante. Los sensores en el cable se encuentran separados por una distancia de 1,2,3,4, o 5 m. Tambien pueden suministrarse por encargo otras distancias entre sensores específicas desde 0,25 a 10m.
Otras características:
• Material envoltura de cable sin halógenos, retardante de llama (conforme a EN 60332-1-2, EN 60332-2-2 y IEC 60754-1)
• Diámetro aprox. 15 mm
• Peso por m 0,35 kg/m
AECS/SEC15-1 Cable sensores cada 1m
AECS/SEC15-2 Cable sensores cada 2m
AECS/SEC15-3 Cable sensores cada 3m
AECS/SEC15-4 Cable sensores cada 4m
AECS/SEC15-5 Cable sensores cada 5m
AECS/SEC15-10 Cable sensores cada 10m
Conector cable
Acoplamiento con casquillo, 3 polos para línea CC15 como pieza complementaria del cable de sensores preconfeccionado con conector SECcon.
Cable preconfeccionado con conector
Cable preconfeccionado de sensores con conector, 3 polos y pieza terminal.
Módulo de detección lineal de temperatura
Estos módulos supervisan 1 ó 2 zonas de cable. Alimentados con 24Vcc. Salidas de relés de alarma y avería. Modelos con display para identificación del punto de alarma, en caja con IP66 y con barrera zener para instalaciones en áreas clasificadas.
- AEC-120. Módulo estándard sin caja y sin display. Montaje con soporte carril DIN
- AEC-430. Módulo estándard con 2 zonas, sin caja ni display
- AEC-430D. Módulo estándard con 2 zonas, sin caja y con display
- AEC-430E. Módulo estándard con 2 zonas, caja con (IP66) y sin display
- AEC-430DE. Módulo estándard con 2 zonas, caja con (IP66) y con display
- AEC-430E-I. Módulo estándard con 2 zonas, caja con (IP66) sin display y barrera ZENER
- AEC-430DE-I. Módulo estándard con 2 zonas, caja con (IP66) con display y barrera ZENER
Clips
- AEC-CCN. Clips en nylon blanco
- AEC-CCP. Clips en polipropileno beige
- AEC-CCAI. Clips en acero inoxidable
Cajas de conexión en fibra de vidrio
- AEC-CJCF. Caja de conexión en fibra de vidrio
- AEC-CJFLF. Caja de conexión en fibra de vidrio (con resistencia de 8K2)
Cajas de conexión plástica
- AEC-CJCP. Caja de conexión plástica
- AEC-CJFLP. Caja de conexión plástica ( para módulo AEC-430)
Pasahilos
Pasahilos para las cajas de conexión y de fín de línea. Orificio de 4 mm de diámetro para cable sensor.
Adaptador métrico de punto de alarma
Adaptador métrico de posición de punto de alarma. Convierte casi cualquier multímetro digital en un medidor de posición de punto de alarma. Permite saber si el cable fue cortado para localizar y mostrar con una lectura de distancia en pies (metros opcionales) el punto exacto del incendio.
Cable detector tipo EPC
El detector de calor lineal es un cable térmico que consta de dos conductores acerados trenzados cubiertos por una capa de polímero sensible al calor.
Al alcanzar la temperatura, se provoca el contacto entre los dos conductores, generando la señal de alarma. Disponible en varias temperaturas de disparo.
Cómo características principales destacamos:
- Su resistividad de 0.65 /m que nos permite identificar la distancia a lafuente de calor.
- Idóneo para proteger bandejas de cables, túneles cintas transportadoras,petroquímicas, almacenes, maquinaria…
- Modelos ʺ-Mʺ con fiador externo de acero para facilidad de instalación.
- Diámetro 4mm.
- Área de cobertura extendida hasta 15,2 metros.
- Homologaciones UL y FM.
- Cobertura exterior de vinilo.
- Idóneo para aplicaciones generales.
- Resistente a polvo, humedad, suciedad y agresivos químicos comunes
| TEMPERATURA ALARMA | REFERENCIA |
| 68 ºC | AEC-EPC68. |
| 68 ºC c/cable fiador | AEC-EPC68M |
| 88 ºC | AEC-EPC88 |
| 88 ºC c/cable fiador | AEC-EPC88M |
| 105 ºC | AEC-EPC105 |
| 105 ºC c/cable fiador | AEC-EPC105M |
| 138ºC | AEC-EPC138 |
| 138ºC c/cable fiador | AEC-EPC138M |
| 180ºC | AEC-EPC180 |
| 180ºC c/cable fiador | AEC-EPC180M |
Cable detector de calor tipo EPR
El detector de calor lineal es un cable térmico que consta de dos conductores acerados trenzados cubiertos por una capa de polímero sensible al calor.Al alcanzar la temperatura, se provoca el contacto entre los dos conductores, generando la señal de alarma. Disponible en varias temperaturas de disparo.
Cómo características principales destacamos:Su resistividad de 0.65 /m que nos permite identificar la distancia a lafuente de calor.
- Idóneo para proteger bandejas de cables, túneles cintas transportadoras,petroquímicas, almacenes, maquinaria…
- Modelos “”””-M”””” con fiador externo de acero para facilidad de instalación.
- Diámetro 4mm.
- Área de cobertura extendida hasta 15,2 metros.
- Homologaciones UL y FM.Cobertura de polipropileno con una gran resistencia ambiental, resistencia a la abrasión, protección UV, resistente a aceites y gran rendimiento a altas temperaturas.
| TEMPERATURA ALARMA | REFERENCIA |
| 68 ºC | AEC-EPR68 |
| 68 ºC c/cable fiador | AEC-EPR68M |
| 88 ºC | AEC-EPR88 |
| 88ºC cable fiador. | AEC-EPR88 |
Cable detector H9650
El detector de calor lineal es un cable térmico que consta de dos conductores acerados trenzados cubiertos por una capa de polímero sensible al calor.
Al alcanzar la temperatura, se provoca el contacto entre los dos conductores, generando la señal de alarma. Disponible en varias temperaturas de disparo.
Cómo características principales destacamos:
- Su resistividad de 0.65 /m que nos permite identificar la distancia a lafuente de calor.
- Idóneo para proteger bandejas de cables, túneles cintas transportadoras,petroquímicas, almacenes, maquinaria…
- Modelos “”-M”” con fiador externo de acero para facilidad de instalación.
- Diámetro 4mm.
- Área de cobertura extendida hasta 15,2 metros.
- Homologaciones UL y FM.
- Cobertura de fluoropolímero, muy resistente a la abrasión y a productos químicos, para uso en ambientes extremadamente agresivos y a muy alta temperatura.
- Resistente a la intemperie y directo a la luz solar. Máxima temperatura ambiente: 200º C
Soportes adhesivo
AEC-SA. Soporte adhesivo (requiere abrazadera plástica y pegamento)
AEC-P. Pegamento para AEC-SA
